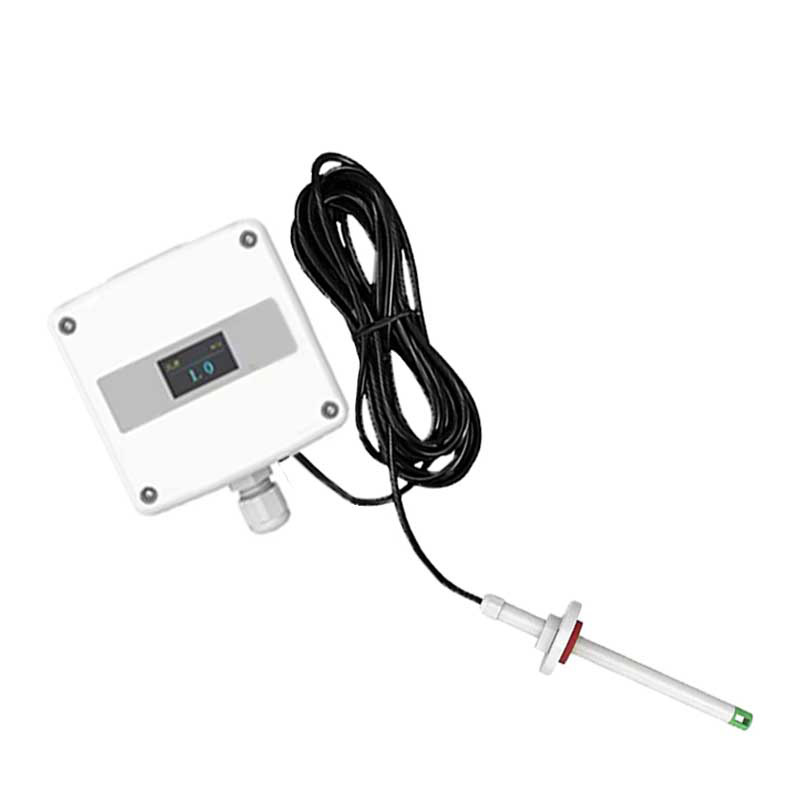

【設備名稱】：分體式管道風速傳感器

分體式管道風速傳感器又稱分體式智能風速傳感器，分體式管道風速傳感器專為測量風管風速而進行研發能夠?qū)λ幬恢玫娘L速進行實時顯示，是管道參數測量的重要儀表。

【功能描述】：針對管道風速測量而設計，自主研發的高精度風速測量單元，反應靈敏，能快速準確地測量微小風速，穩定性好、漂移小、精度高。該變送器同時能根據設置測量的管道截面積計算實時風量值。

【檢測原理】：采用熱線式平衡原理測量風速。響應速度快，啟動風速小。

【標定方法】：采用公司自主研發的全量程二次標定方法，線性度好，準確度高；

【接線方式】：接線端子采用軍工級彈簧式免螺絲端子，一壓一插即可接線，現場即使沒有螺絲刀也能快速接好線，可適應線徑0.3～2.0mm2

分體式管道風速傳感器安裝注意事項：

①、開孔式法蘭盤安裝，采用高品質硅膠密封圈，漏風小，經久耐用；

②、注意需要在管道的側面或者下面安裝，不能采用從上至下安裝方式。

③、先在通風管道上打一個直徑20mm的孔，將風管插入到孔中，調整設備的方向使設備的箭頭方向與風速的方向（風來的方向）一致，可以通過調節法蘭盤的位置控制設備的高低。

分體式管道風速傳感器測量要素：

①、實時管道風速；

②、RS485型可選管道內風量值；

【信號輸出】：RS485、4-20ma、0-5v、0-10v

分體式管道風速傳感器參數修改：

①、可通過485命令改設備地址和波特率，設置管道截面積；

②、485型可提供專業配置工具配置設備參數；

③、485型可通過硬件撥碼開關調整485從站。

【探頭線長度】：線長默認為1m，可長可短，最長可做的100m但是需要線體周圍無干擾。

分體式管道風速傳感器設備顯示：

①、可選配有機發光顯示器，可視角度更寬的OLED屏幕，自發光，功耗低。

②、485型可輪顯當前風速及相關風量。

③、模擬量型可輪顯當前量程及當前風速。

【供電方式】：10-30V DC

【最大功耗】：0.5W

【測量介質】：空氣、氮氣、油煙廢氣

【精度】：量程0~10m/s的精度為±（0.1+2%FS）；量程0~15m/s，0~20m/s，0~30m/s的精度±（0.2+2%FS）m/s；

【電路工作溫度】：-10℃~+50℃

【風速顯示分辨率】：0.1m/s

【響應時間】：2S

【長期穩定性】：≤0.1m/s/year
